ストラパック AF-5NS 導入事例｜省スペースで高速稼働、現場の生産性を大幅改善

手作業での製函から自動化へ。AF-5NSを導入したことで、作業スピードと品質を同時に向上し、人手不足や繁忙期対応の課題を解消した事例をご紹介します。

この事例のように改善したい（無料相談）製函機の総合ページを見る

導入前の課題

現場の状況

手作業の製函で 1〜2ケース/分 が上限、繁忙期に出荷が遅延
作業者の負担が大きく、品質のばらつきも発生
生産量増に合わせた省スペースな設備導入が急務

改善ニーズ

省人化とスピードの両立
複数サイズの段ボールへ柔軟対応
限られたスペースでも設置可能な装置

AF-5NS 採用の決め手

省スペース：およそ2m四方で設置しやすいコンパクト設計
処理能力：ライン条件に応じて最大約12ケース/分のスループット
汎用性：複数サイズのケースに対応し切替もスムーズ
安全・安定稼働：検知・エラー表示でオペミスや停滞を抑制
導入・保守サポート：調査〜立上げ〜メンテまで一貫対応

導入後の効果

×6

作業スピード

手作業比（目安）

−30%

人件費

稼働最適化の効果

±0

品質ばらつき

仕上がり安定

※数値は実測または想定の一例です。現場条件により変動します。

Before / After

導入前（Before）

1〜2ケース/分、作業者依存で品質にばらつき
人手と時間を要し、繁忙期は残業・外注が常態化
大型機の導入はスペース的に難しい

導入後（After）

最大約12ケース/分で安定稼働、計画出荷に余裕
省人化により人件費と負荷を削減、教育工数も軽減
省スペースで既存レイアウトにスムーズに収まる

導入イメージ（動画解説）

※動画は AF-5NS の動作説明・現場イメージです。音声なしでも理解できるよう字幕対応をおすすめします。

この製函機について相談する製函機の総合ページを見る

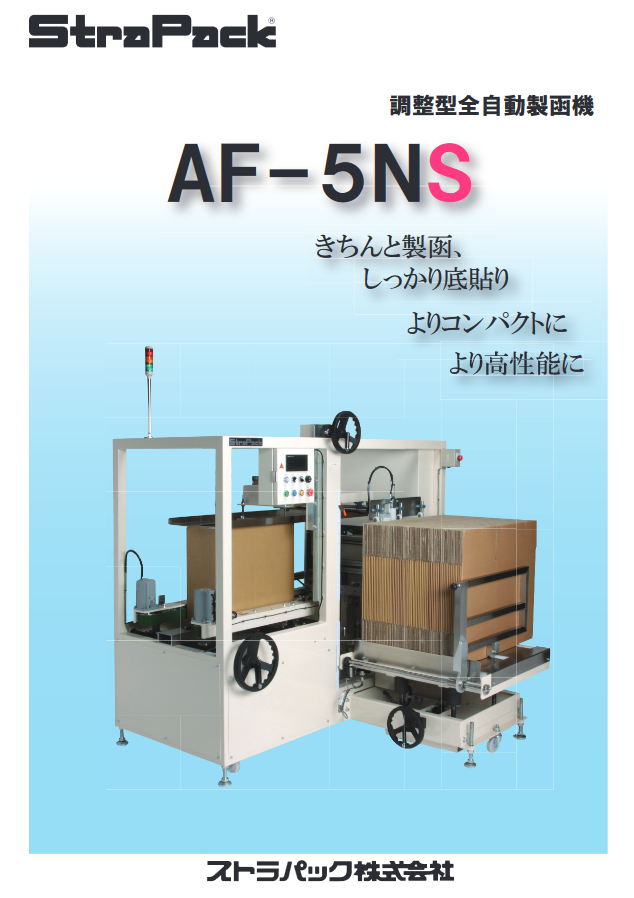

製品写真・カタログ

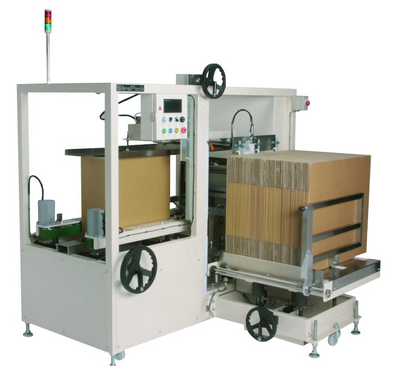

調整型全自動製函機 AF-5NS

設置スペースは2メートル四方を下回る省スペース設計。
条件により最大12ケース/分のスループットで、現場の省人化と安定稼働に貢献します。

カタログをダウンロード（PDF）写真を拡大して見る

基本仕様（抜粋）

装置名	ストラパック AF-5NS（調整型全自動製函機）
設置性	省スペース設計（およそ2m四方でレイアウトしやすい）
処理能力	最大約12ケース/分（条件により異なります）
対応	複数サイズに対応、切替容易
その他	安全・エラー検知機能あり、テープ底貼り方式

基本仕様（メーカー表記）

機械寸法	全幅 1,846mm 全長 1,936mm 全高 2,078mm
機械質量	約650kg
ケースサイズ	幅 140〜400mm 高 65〜350mm 長 200〜500mm
テープ幅	36〜50mm（OPP、クラフト）／下貼りのみ
テープ折り返し	50mm
処理能力	最高12ケース／分（ケースサイズにより異なります）
エアー消費量	エアー圧：0.5MPa　350NL／分
電源最大容量	3相200V　50/60Hz　0.4kVA

※数値はカタログ記載の一例です。現場条件により変動します。

お客様の声

「人手不足の中でも出荷に追われることがなくなりました。品質も安定し、繁忙期の外注費が大幅に減りました。」

「従来は人員を割いて対応していましたが、AF-5NS導入後は作業が安定し、
新人教育の負担も軽くなりました。省スペースで置ける点も現場に合っていました。」

よくある質問

小スペースの工場でも設置できますか？

はい。レイアウトに合わせて導入計画をご提案します。既存ラインとの接続もご相談ください。

複数サイズの段ボールを使っています。切替は大変ですか？

運用サイズに合わせた設定をご案内します。短時間での切替運用を想定した導入も可能です。

レンタルや試用はできますか？

用途・期間に応じたレンタルプランや試用のご相談を承ります。まずはお問い合わせください。
